Pužni reduktor NMRV

Pužni reduktori NMRV i NRV kockastih kućišta proizvode se u 9 veličina sa ulaznom vratilom (NMRV i NMRV-E) ili sa ulaznom osovinom (NRV i NRV-E). Kod NMRV prenosnika može se ugraditi zupčasti prenosnik PC (koji smanjuje izlazni obrtaj 1:3), koji se nalazi između motora i reduktora da bi obezbedio veći stepen iskorišćenost, opterećenost i omogućuje razne prenose u odnosu na NRV. Kućište se proizvodi od aluminijumskih legura liveno pod pritiskom.
Pužna osovina je od cementiranih čeličnih legura izrađeno sa brušenom tehnologijom. Glavčina pužnog točka proizvodi se od nodularnog liva, venac izrađen od kvalitetnog bronza.

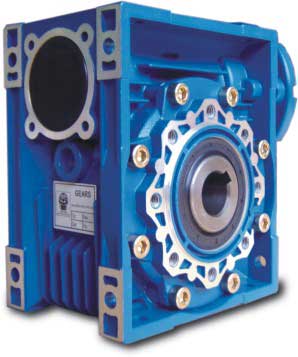

puzna osovina

Osnovna izvedba reduktora je sa šupljom izlaznom vratilom.
Zbog širokog izbora dodatnih delova omogućava se potpuna primena reduktora: duplo pužna osovina, razne veličine izlaznih flanšna, jedno ili duplo osovinske izlaze, momentna poluga.

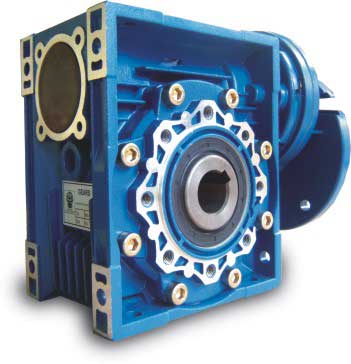

duplo puzna osovina


NMRV reduktor


Snaga (kW)
0,06 - 9,2
Obrtni momenat (Nm)
14 - 870
Prenosni odnos (i)
7,5 - 100


Dokumentacija
NMRV-20 Katalog 6.58 (MB)
