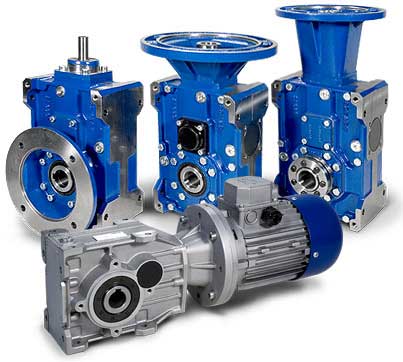

Reduktori sa konusno tanjirastim zupčanicima - T Serija

T - serija se proizvodi od 9 komada dvostepenskih i 8 komada trostepenskih reduktorskih veličina.
Postoji tri vrsta ulaza: sa ulaznom vratilom (TA), elektromotorom sa spojnicom (TF), i direktnom spojem elektromotora (TC), izuzev 56-63 veličine kod kojih ne postoji direktan spoj motora. Ulazna osovina je horizontalna ili vertikalna, izuzev veličine 56-63 kod kojih je ulazna osovina samo horizontalna.
Kućište reduktora 56-63 proizvedeni su od GAISI 9Cu1 UNI 7369/3 aluminijumskih legura, 71-180 veličine ENGJL 200 UNI en 1561 temperovanog sivog liva, i 200-225 veličine ENGJS 400-15U UNI EN 1563 od nodularnog liva.
Zbog pažljivog projektovanja kućišta, unutrašnje i spoljašnje strane jednako garantuju odgovarajuću krutost. Uljna komora obezbeđuje odgovarajući prenos temperature, i podmazivost unutrašnjih delova.
Materijali zupčanika proizvode se od cementiranih 16CrNi4 ili od 18NcCrMo5 UNI 7846 čeličnih legura.
zupcanici


Na svakoj osovini su stavljeni visokokvalitetni konusni ležajevi koji obezbeđuju dug vek trajanja, i tako mogu lako snositi veliko radiaksialno opterećenje, izuzev kod direktnog spoja motora u donjem delu reduktora postavljeni su kuglični ležajevi.
Kod standardnih izvedbi izlazna osovina se može naručiti u raznim dimenzijama. Na kućište reduktora se može montirati izlazna flanšna i "BACKSTOP" (koji sprečava okretanje reduktora u kontra smer).
Zbog ovih dodatnih delova reduktori T serije obezbeđuju laku primenu i montiranje.





Snaga (kW)
0,09 - 137
Obrtni momenat (Nm)
90 - 11.840
Prenosni odnos (i)
8 - 630

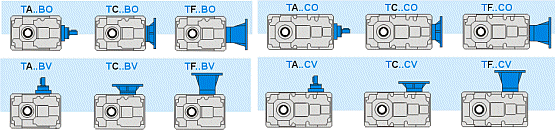

Konfiguracija

Dokumentacija
Katalog T Serije 2.3 (MB)
