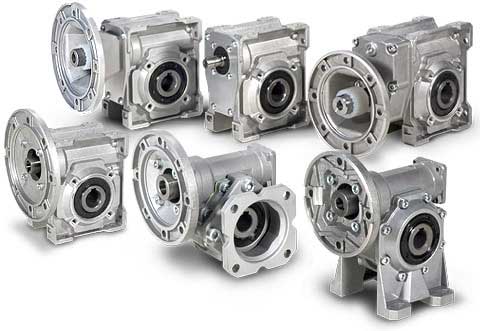

Pužni reduktori X i H Serija

Pužni reduktori kockastih kućišta proizvode se u X i H seriji. X serija se izvodi sa ulaznom vratilom (XF i XC), i sa ulaznom osovinom (XA). XF serija (spojnica sa ulazne strane) ima veću elastičnost u odnosu na XC (direktan spoj motora), koji zahteva manji prostor ugradnje.
Kod H serije (zupčasto pužni) ispred pužnog prenosnika je ugrađen jednostepeni zupčasti prenosnik koji obezbeđuje veću preopterećenost i omogućuje razne prenose u odnosu na X seriju.
Kućište 90 i 110 veličine proizvode se od temperovanog sivog liva, dok manji od aluminijumskih legura liveno pod pritiskom. Pužna osovina je od cementiranih čeličnih legura sa brušenom tehnologijom obrade.
puzna osovina

Glavčina pužnog točka je izrađen od nodularnog liva, venac izrađen od kvalitetnog bronza.
Osnovna izvedba reduktora je sa šupljom izlaznom vratilom. Zbog širokog izbora dodatnih delova omogućava se potpuna primena reduktora: duplo pužna osovina, razne veličine izlaznih flanšna, jedno ili duplo osovinske izlaze, momentna poluga.
duplo puzna osovina



VSF



Snaga (kW)
0,06 - 9,2
Obrtni momenat (Nm)
14 - 920
Prenosni odnos (i)
7,5 - 400

Dokumentacija pdf
Imenovanje 560 (kB)
Techničke podatke X serije 534 (kB)
Techničke podatke H serije 192 (kB)
Dimenzije X serije 1.2 (MB)
Dimenzije H serije 1.3 (MB)
Opcije 143 (kB)
Podmazivanje 2.6 (MB)
Radijalne i axijalne sile 183 (kB)

Katalog X-H Serije (includes all the above) 6.5 (MB)
