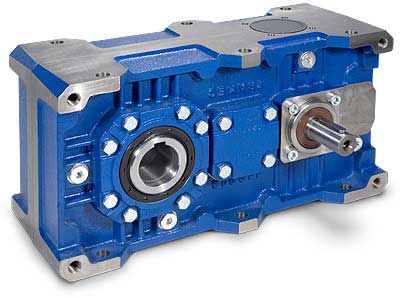

Reduktori sa paralelnim osovinama Z - Serija

U ovoj seriji se proizvodi 6 komada jednostepenskih, 6 komada dvostepenskih, i 6 komada trostepenskih reduktorskih veličina.
Postoji dva vrsta ulaza sa ulaznom vratilom (TA) ili sa IEC priključivanjem elektromotora sa spojnicom (TF).
Kućište reduktora od 71-180 veličine proizvodi se od EN GJL UNI EN 1561 temperovanog sivog liva, a veličine od 200-225 proizvode se od nodularnog liva.
Zbog pažljivog projektovanja kućišta, unutrašnje i spoljašnje strane jednako garantuju odgovarajuću krutost i lako montiranje. Uljna komora obezbeđuje odgovarajući prenos temperature i podmazivost unutrašnjih delova.
Materijal valjkastog zupčanika proizvodi se od cementiranih 16CrNi4 ili 18NiCrMo5 UNI 7846 čeličnih legura. Zupčanici prvog stepena su brušeni.
puzna osovina


Na svakoj osovini su stavljeni visokokvalitetni konusni ležajevi koji obezbeđuju dug vek trajanja, i tako mogu lako snositi veliko radiaksialno opterećenje, izuzev kod direktnog spoja motora u donjem delu reduktora postavljeni su kuglični ležajevi.
Kod standardnih izvedbi izlazna osovina se može naručiti u raznim dimenzijama. Na kućište reduktora se može montirati izlazna flanšna i "BACKSTOP" (koji sprečava okretanje reduktora u kontra smer).
Zbog ovih dodatnih delova reduktori Z serije obezbeđuju laku i široku primenu.





Snaga (kW)
0,5 - 139
Obrtni momenat (Nm)
190 - 11.500
Prenosni odnos (i)
4 - 250

Konfiguracija

Dokumentacija
Katalog Z Serije (includes all the above) 1.9 (MB)
